三、实操训练

## 3.1 产品部件外观缺陷检测

<video width="200"  controls>   <source src="https://entsz-1300636955.cos.ap-guangzhou.myqcloud.com/101file/%E4%BB%80%E4%B9%88%E6%98%AF%E7%BC%BA%E9%99%B7%E6%A3%80%E6%B5%8B.mp4"> </video>
 缺陷检测短视频讲解

</center>
在掌握基础理论后，让我们通过一个典型工业案例开启实践 —— 金属板划痕检测。在工业生产中，金属板表面的划痕检测是一个常见且关键的质量控制环节。通过视觉检测系统，我们可以快速、准确地识别出表面的各类缺陷，确保产品质量。

**【一句话概括：说明产品部件外观缺陷检测的原理】**
通过高分辨率相机捕捉表面图像，利用图像处理算法对比分析特征，实现毫米级精度的划痕自动识别。
###  3.1.1 场景破解（需要以折叠形式）

<center>

![](/media/202503/2025-03-13_183628_4704440.1374678838238148.png)
</center>

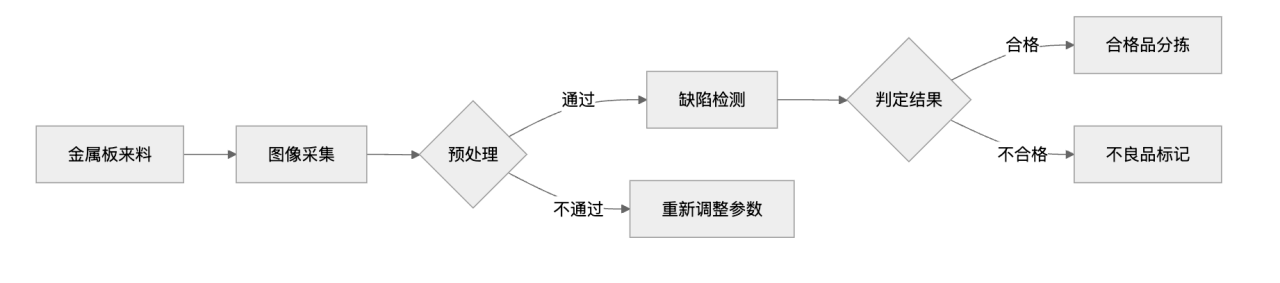

在该场景中，金属来料部分我们不需要过多关心，但在实际工厂环境，这是非常重要的一环。现在我们直接从图像采集部分开始分析。
图像采集的核心在于根据产品、物料特性，以及我们所需要识别的缺陷，精确的拍摄出符合需求的照片。这要求我们掌握物料所具备的各种特征，比如形状、材料的不同可能导致的结果。同时也要求我们掌握硬件设备的性能极限以及功能边界，比如不同的镜头所能拍摄出的照片、不同光源所能照射出物料不同的特征等。
预处理以及缺陷检测环节就主要是软件层面的工作。
预处理就好像检测系统的“美颜滤镜”，通过图像处理，让我们需要识别的缺陷部分更加明显，并尽量过滤噪声。就好比P图，我们希望只保留人脸的五官，并去除皮肤上的痘痘。其中五官可以类比为“需要识别的缺陷”，而痘痘便是“噪声”。

<center>

  ![](/media/202503/2025-03-13_183705_0100690.36090725992701966.png)
</center>

经过预处理后，我们有了一副“五官明确，没有痘痘”的照片。但这个照片可能会存在几个问题。比如少个鼻子或嘴巴，又或者脸部皮肤磨皮磨太过，导致人脸看起来有点假。这时候我们就需要把图片给朋友看看，分辨下图片中人脸的好坏。如果人脸清楚，痘痘也去除干净了，就通过进入下一步，发朋友圈（缺陷检测）。如果朋友觉得不好，我们就得把图片拿去重新调整P图参数。
<center>

![](/media/202503/2025-03-13_183739_4882700.21044408633560086.png)
</center>

经过漫长的重新P图操作，终于到了展示成果的一环（实际工程中的预处理速度非常快）。也就是发在朋友圈内让大家看看，如果点赞的人够多，说明这个图很好看。它就有资格保留下来，也就是成为了合格品。但假如过了很久仍然无人问津，说明图片是可能存在问题的。所以我们需要把照片下架，也就不良品下架。
<center>

![](/media/202503/2025-03-13_183930_0421950.5316302131139405.png)
</center>

### 3.1.2 系统搭建
现在我们已经基本了解整个处理过程。于是需要通过配置硬件设备编写、软件代码来完成这一系列的操作，并追踪能识别自动化处理。

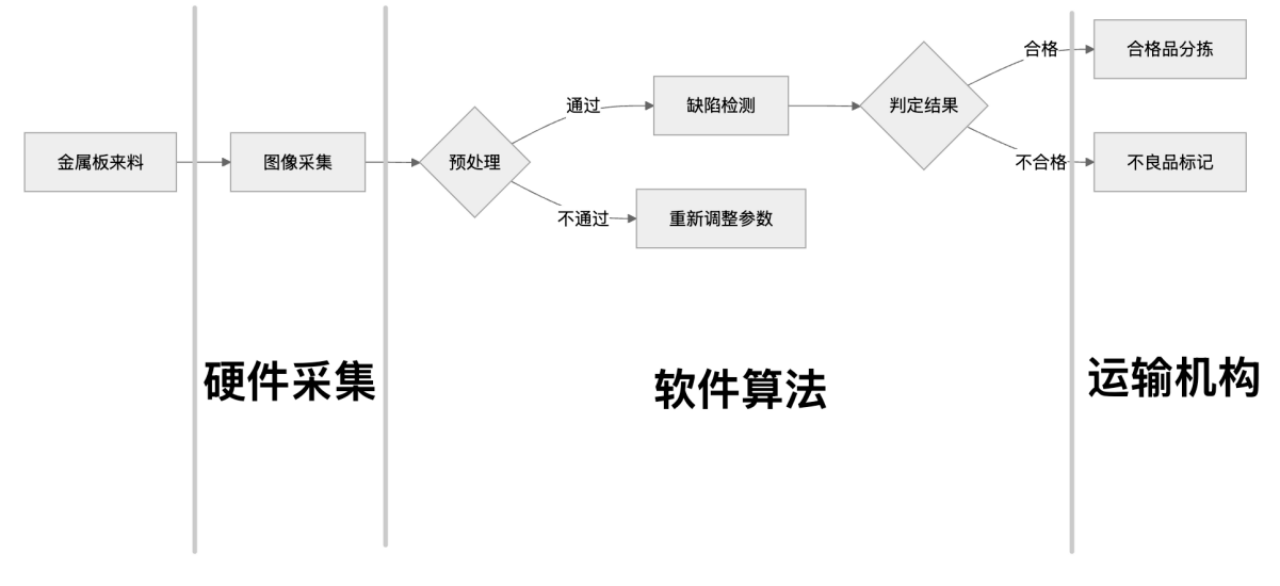

根据3.1.1小节中的流程图，大致可以把处理流程分为这三段。
<center>

![](/media/202503/2025-03-13_184013_2438090.7495379217969507.png)
</center>
其中运输机构不是本课程的关心内容，故省去。这里着重介绍采集硬件和识别软件算法。

#### 1.硬件配置
在以往实际环境中，照片采集的硬件往往是繁琐且复杂的。但我们现在有了不少集成化的设备套件，我们即将操作的便是其中一种。就好比我们自己拍照片，以往都是傻大黑的单反相机和又大又重的镜头。而现在各种手机发展迅速，虽然效果不如单反相机，但胜在小巧、操作简单。普通人也可以快速上手，完成照片拍摄。
我们这套设备也同理，集成化程度高、软件配套齐全，我们可以快速搭建粗完整照片采集的硬件系统。只需要根据所需拍摄产品以及所需要检测缺陷，进行镜头、光源搭配即可。
接下来让我们根据3.1所描述需求，完成硬件的选型。
> 在这里提供一些硬件方案，让学生进行选择调试，并可以通过图片查看具体效果。在同一场景下，相机、镜头、光源与物体之间固定距离，且固定参数的情况下，让同学根据3.1中场景需要进行自我抉择、自由组合，根据图片效果选择。最后让学生讲述自己选择方案的理由。
> 大致可选择类似，需要根据实际课程需要进行细化：
> 1. 相机选择
> 200万像素、400万、800万。
> 2. 镜头选择
> 12mm、24、35、50、80
> 3. 光源选择
> 点光、条光、环形光等等
>
> ——————
> 最后更换一个场景，让学生再选择一次。比如更换物体的材质，将金属换成玻璃。比如拉远相机与物料之间的距离。

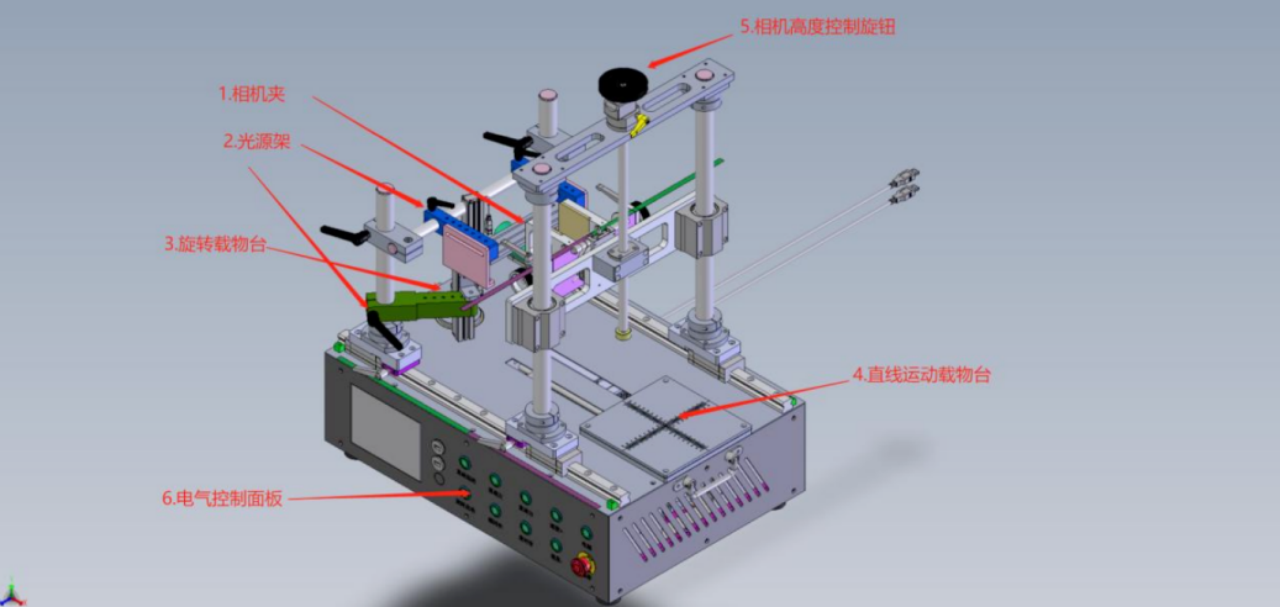

**假设方案如下：**
> * 工业相机：选用200万像素工业相机
> * 镜头：12mm定焦镜头
> * 光源：LED条形光源（45度斜射）
> * 检测平台：铝型材工作台
<center>

![](/media/202503/2025-03-13_184839_1471810.8144510820841208.png)
</center>

完成硬件选型后，我需要对实际设备进行调试，以确保拍摄台符合我们的预设方案。

#### 2.设备调试步骤
##### （1）相机安装
① 将相机固定在支架上，保持与检测平面垂直
**<图片: 相机支架安装示意图>**
② 调整高度至400mm（可根据实际视野需求微调）
**<图片: 高度调节刻度特写>**
③ 连接电源线和数据线（USB3.0接口）
**<图片: 接口连接示意图>**
④ 设备调试前安全检查清单：
> ✅ 支架固定螺丝是否拧紧
> ✅ 数据线是否防缠绕
> ✅ 急停按钮功能测试

==需拿到设备完善内容！！！
需拿到设备完善内容！！！
需拿到设备完善内容！！！
需拿到设备完善内容！！！
需拿到设备完善内容！！！==

##### （2）光源布置
① 在相机两侧各安装一组LED条形光源
**<图片: 光源安装位置示意图>**
② 光源与水平面呈45度角
**<图片: 角度测量仪使用示例>**
③ 光照均匀性测试：
**<图片: 光照均匀性测试效果对比图>**

==需拿到设备完善内容！！！
需拿到设备完善内容！！！
需拿到设备完善内容！！！
需拿到设备完善内容！！！
需拿到设备完善内容！！！==

##### （3）连接相机并参数设置

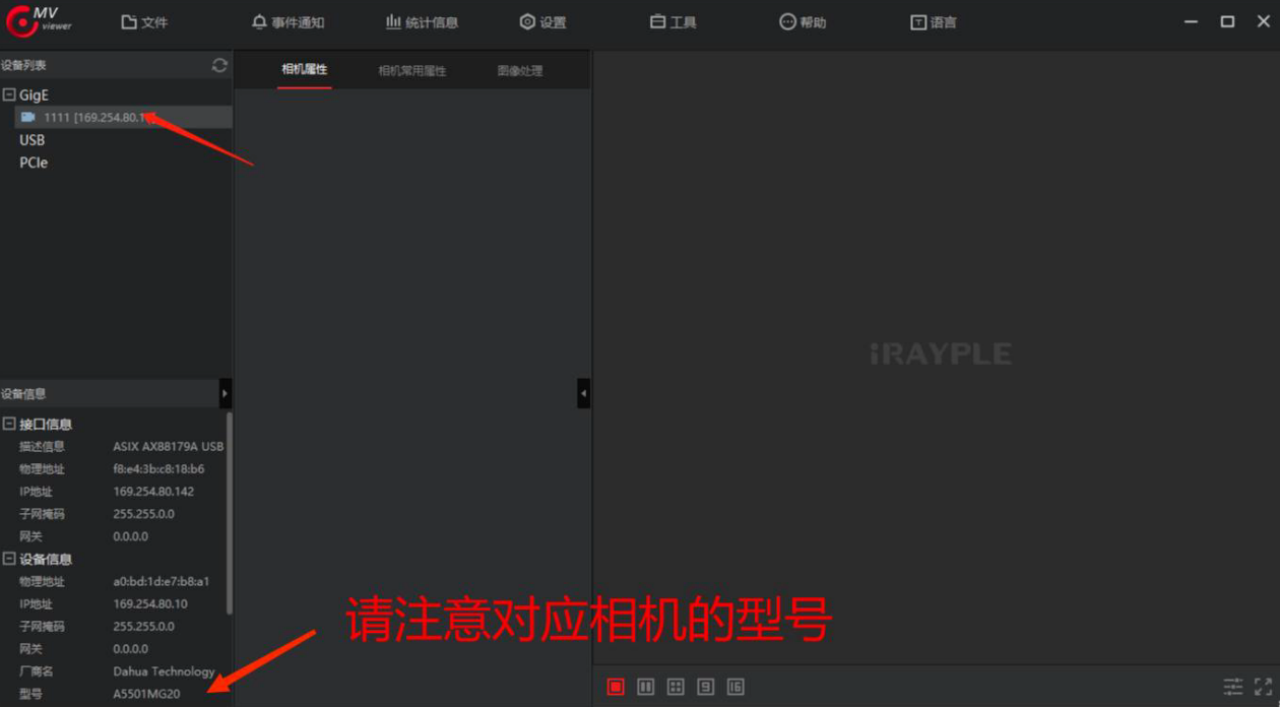

① 相机连接步骤：
* 通过USB3.0接口连接相机到电脑
* 打开相机配套软件(如MVS)
* 在设备列表中选择并打开相机
* 检查连接状态指示灯
<center>

![](/media/202503/2025-03-13_191112_9173180.07696039455283843.png)
</center>

② 相机参数配置：
* 曝光时间调节（推荐范围15-25ms）
> 过暗时适当增加曝光时间
> 过亮时适当减少曝光时间

<center>

![](/media/202503/2025-03-13_191112_9173180.07696039455283843.png)
</center>

* 增益设置（推荐0-10db）
> 增益越大,噪点越多
> 建议优先调节曝光,增益作为备选

**<图片: 增益调节界面>**

* 光源亮度调节（PWM调光示意图）
> 通过控制器调节占空比
> 建议从50%开始逐步调整

**<图片: 光源控制器操作面板>**

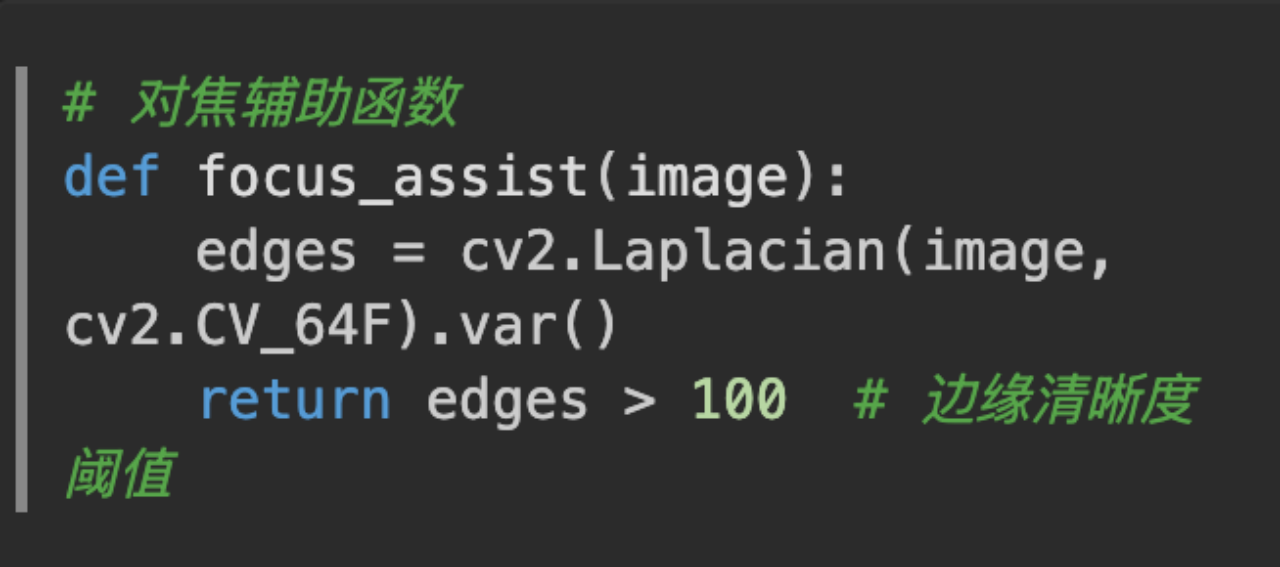

* 对焦辅助工具使用：

![](/media/202503/2025-03-13_191438_6165940.12866000936836686.png)
</center>

##### （4）拍摄图像

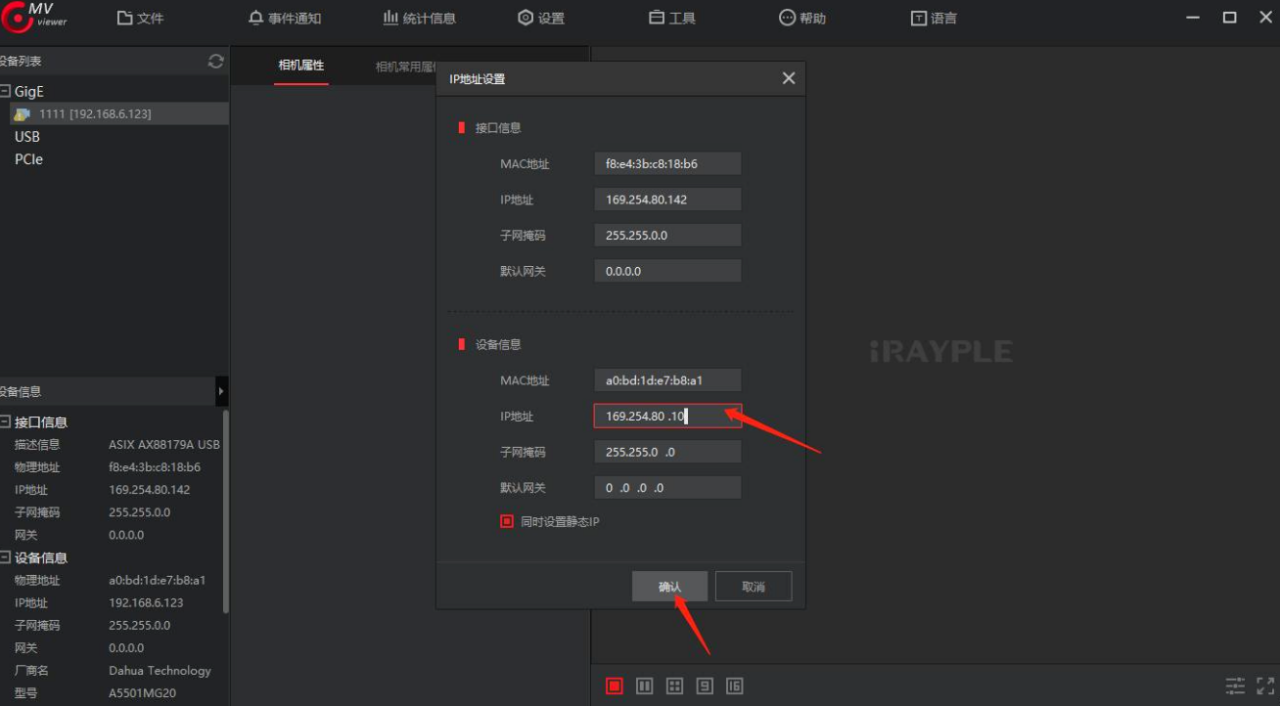

① 图像采集参数设置：
* 设置相机IP

② 采集步骤：

* 点击"开始采集"按钮
* 调整工件位置至视野中心
* 点击"软触发"按钮进行拍摄
* 检查图像质量:
  > 亮度适中
  > 对比度清晰
  > 无运动模糊
  > 工件完整在视野内

* 将合格图像保存至指定文件夹
<center>

![](/media/202503/2025-03-13_190032_2913850.7017426657615191.png)
</center>

##### （5）安全操作规范
 - 紧急停止按钮位置示意图

**<图片: 设备急停按钮位置特写>**

- 防护装置检查清单：
 ✅ 光幕传感器功能正常
 ✅ 安全门互锁装置有效
 ✅ 接地电阻 < 4Ω

==需拿到设备完善内容！！！
需拿到设备完善内容！！！
需拿到设备完善内容！！！
需拿到设备完善内容！！！
需拿到设备完善内容！！！==

#### 3.进行照片采集
**<图片：满足课题要求的图片>**

通过使用配套软件，成功捕捉符合要求的图片，并存储在电脑中
- 获得关键道具<照片URL>

==需拿到设备完善内容！！！
需拿到设备完善内容！！！
需拿到设备完善内容！！！
需拿到设备完善内容！！！
需拿到设备完善内容！！！==

#### 4.建立Python基本环境
> 代码需要根据实际课程需求调整，非定稿，IDE推荐VSCode，待填入图片数据。

==需后续补充代码！！！
需后续补充代码！！！
需后续补充代码！！！
需后续补充代码！！！
需后续补充代码！！！==
##### （1）安装Python
 - 访问Python官网([https://www.python.org](https://www.python.org))下载最新版本
 - 运行安装程序，注意勾选"Add Python to PATH"
 - 打开命令提示符，输入"python --version"验证安装

##### （2）安装必要的库
 打开命令提示符，依次输入以下命令：

``` python
 pip install opencv-python# 图像处理库
 pip install numpy # 数值计算库
 pip install matplotlib# 绘图库
```

##### （3）创建工作目录
 - 新建文件夹"metal_inspection"
 - 在该文件夹下创建以下文件结构：
>  metal_inspection/
>  ├── images/ # 存放测试图片
>  ├── results/# 存放检测结果
>  └── main.py# 主程序文件

##### （4）验证环境
 在main.py中输入以下代码测试环境：

``` python
 import cv2
 import numpy as np
 import matplotlib.pyplot as plt

 print("OpenCV version:", cv2.__version__)
 print("NumPy version:", np.__version__)
 print("环境配置成功!")
```

#### 5.编写照片识别算法
> 每个函数都可以在网页上搭配一组测试数据或测试图片，并让学生点击查看函数运行效果；根据被代码测试出来的图像将函数作用告知学生；
``` python
import cv2
def load_and_preprocess(image_path):
# 读取图像
 img = cv2.imread(image_path)
 if img is None:
  raise Exception("无法读取图像")

# 转换为灰度图
 gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# 高斯滤波去噪
 blurred = cv2.GaussianBlur(gray, (5, 5), 0)

# 自适应阈值分割 ← 排除噪点引起的误检
 thresh = cv2.adaptiveThreshold(
 blurred, 255,
 cv2.ADAPTIVE_THRESH_GAUSSIAN_C,
 cv2.THRESH_BINARY_INV, 11, 2
 )

return img, gray, thresh

print(load_and_preprocess("https://img1.baidu.com/it/u=1534302705,3044772853&fm=253&fmt=auto&app=138&f=JPEG?w=800&h=1200"))
```

代码输出演示：
```python
def test(path):
 return path

print(test("测试输出"))
```

以及大约五个函数，篇幅过长未放出。
==需后续补充代码！！！
需后续补充代码！！！
需后续补充代码！！！
需后续补充代码！！！
需后续补充代码！！！==

#### 6.练习：
##### （1）假如images文件下有很多张图片，比如 image_1.jpg ~ image_100.jpg, 该如何对这些图片进行批量运算？
##### （2）假如在`load_and_preprocess`中，把灰值化的代码去掉，最终结果会发生什么，为什么会这样？
##### （3）如果需要同时检测不同类型的缺陷(如划痕、凹坑、污渍等)，`detect_defects`函数需要如何修改？
##### （4）尝试调整area阈值参数(50→30)，观察检测结果变化，思考如何平衡误检与漏检？

#### 7.解答：
##### （1）批量处理多张图片：
> 使用os.listdir()或glob.glob("images/*.jpg")获取所有图片路径
> 用循环遍历每个图片路径，复用现有的处理函数
> 可以将结果保存到字典或列表中统一输出统计信息

##### （2）去掉灰值化的影响：
> 如果去掉灰值化，后续的二值化处理将直接作用于彩色图像
> 这会导致阈值分割效果变差，因为RGB三个通道的像素值会互相干扰
> 最终会降低缺陷检测的准确率，产生更多误检

##### （3）检测不同类型缺陷：
> 需要修改detect_defects函数，为每种缺陷类型设计专门的检测算法
> 可以使用字典存储不同类型的检测结果
> 每种缺陷使用不同的图像处理参数和判定标准
> 最后返回包含多种缺陷信息的综合结果

##### （4）待添加
> ......

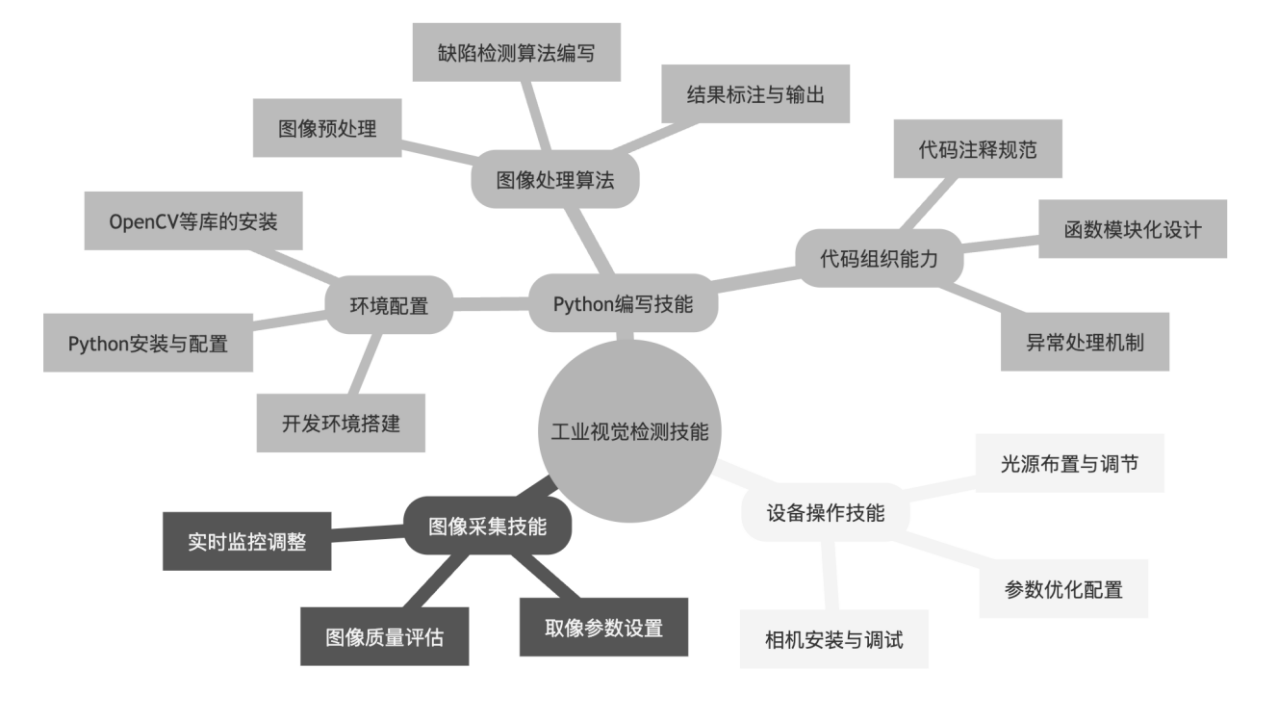

### 3.1.3 技能图谱

```mindmap
# 工业视觉检测技能
- 1.设备操作技能
    - （1）相机安装与调试
    - （2）光源布置与调节
    - （3）参数优化配置
- 2.图像采集技能
    - （1）取像参数设置
    - （2）图像质量评估
    - （3）实时监控调整
- 3.Python编写技能
    - （1）环境配置
        - Python安装与配置
        - OpenCV等库的安装
        - 开发环境搭建
    - （2）图像处理算法
        - 图像预处理
        - 缺陷检测算法编写
        - 结果标注与输出
    - （3）代码组织能力
        - 函数模块化设计
        - 异常处理机制
        - 代码注释规范
```

![](/media/202503/2025-03-13_184613_1482530.11786731467286538.png)
</center>

### 3.1.4 典型应用
#### （1）金属板表面划痕检测
**<视频：占位>**
> - 通过高对比度光源照明,突出金属表面的划痕和凹痕
> - 使用边缘检测和形态学处理识别线性缺陷
> - 根据缺陷长度、宽度等特征进行分类判定
> - 常见应用:汽车车身板材、金属零件表面检测

#### （2）PCB板焊点检查
**<视频：占位>**
> - 采用环形光源,避免焊点反光干扰
> - 结合灰度分析和轮廓特征检测焊点质量
> - 判断焊点的大小、形状、位置是否合格
> - 主要应用于电子产品制造中的PCB板质检

#### （3）手机后盖外观检验
**<视频：占位>**
> - 多角度布光,解决玻璃/金属表面反光问题
> - 综合运用缺陷检测和尺寸测量算法
> - 检测划痕、污渍、气泡等多种缺陷
> - 广泛应用于手机、平板等3C产品的外观检测

## 3.2 产品部件几何尺寸测量
## 3.3 品部件字符与条码识别
## 3.4 产品部件装配检测
## 3.5 产品部件功能测试辅助
