4.3 物流场景工业视觉应用

##### [学习视频](https://b23.tv/Ab7CSwY)

##### 学习目标：
- 理解物流分拣场景对机器视觉的需求，包括条码识别、体积测量和实时性的特点。
- 掌握多相机协同工作和流水线式并行处理的系统架构设计，满足高速识别的要求。
- 了解如何结合多种技术（OCR、条码识别、3D测量、PLC通信）构建综合的物流包裹识别与分拣系统。

##### 任务成果：
- 提出一套物流包裹自动分拣的视觉系统方案，包括摄像头布置、光源设计、算法流程和控制逻辑。
- 完成关键算法模块的实现思路说明，如条码/二维码快速识别、包裹尺寸测量和分拣决策逻辑，并给出伪代码或流程图。
- 析系统实时性能指标，说明如何确保在给定吞吐量要求下视觉系统能够及时处理和输出控制指令，提出相应优化措施。
-
#### 4.3.1 场景任务
##### （1）项目背景
最后，我们将目光转向物流仓储场景，以**物流包裹的信息识别与自动分拣**为任务背景。假设你是一家快递分拨中心的技术主管，负责部署一套视觉系统来自动读取包裹上的运单信息并控制分拣设备，请思考以下问题🤔：

![](/media/202505/R-C_1747298649.jpg)

</center>
1. **需求分析思考**

* Q1: 在包裹分拣场景中，系统需要获取和识别包裹哪些关键信息？

> 包裹上的条形码或二维码（运单号、目的地编码）
     > 包裹的尺寸或体积（用于后续运输规划或费用计算）
     > 可能还包括包裹的重量（若视觉系统结合称重传感器）和包装外观状况等

* Q2: 动态流水线上获取清晰的包裹图像有哪些挑战？

> 包裹在传送带上高速运动，可能产生运动模糊
     > 包裹大小不一、表面标签位置不固定，需要多视角或大景深成像
     > 标签可能有污损、褶皱，条码/二维码存在读取错误的风险
     > 现场光照复杂，可能需要针对性布光避免反光或阴影影响识别

* Q3: 如何确保分拣系统的高准确率和高吞吐量？

> 采用高速相机和短曝光、高亮脉冲光源，冻结运动画面以获得清晰图像
     > 使用先进的条码/二维码识别算法，提高对模糊或残缺码的识别率（比如加入OCR作为补充）
     > 系统架构上实现流水线式并行处理，在包裹移动过程中完成识别并提前做出分拣决策
     > 对未识别的包裹及时分配到人工复检通道，避免阻塞主流水线

2. **技术可行性评估**

* Q4: 当前机器视觉技术能否满足物流高速分拣的需求？

> 现代工业相机和图像处理技术完全可以达到物流分拣要求，如每分钟识别数百上千件包裹
     > 多面扫码技术已成熟，可从多个方向同时采集包裹图像，基本保证无论条码朝向如何都能被捕获
     > 深度学习的引入使得对模糊、残损条码的识别率大大提升，错误分拣率可控制在极低范围

* Q5: 系统搭建需要哪些核心硬件和软件？

> 触发器和光电传感器（检测包裹到位以触发相机拍照）
     > 工业相机阵列（顶部及侧面多角度拍摄包裹），高亮度LED补光灯阵
     > 图像处理单元（边缘计算设备或服务器）运行条码/二维码识别软件，以及三维测量模块
     > 分拣控制器（PLC）与执行机构（如电动拨杆、分拣机械手）
     > 软件方面，包括高速图像采集库、中英文OCR识别模块（备选）和与物流信息系统对接的软件接口

* Q6: 系统需要达到怎样的实时性能指标？

> 例如要求每小时分拣12000件以上，相当于单件处理时间不超过0.3秒
     > 图像识别延迟要低，确保包裹到达分流点前已完成识别并发出指令（典型分拣线包裹速度1-2米/秒，需要在几十厘米传送距离内完成计算）
     > 系统稳定24/7长时间运行，每天错误分拣率低于万分之一，以满足物流服务水平

##### （2）任务拆解

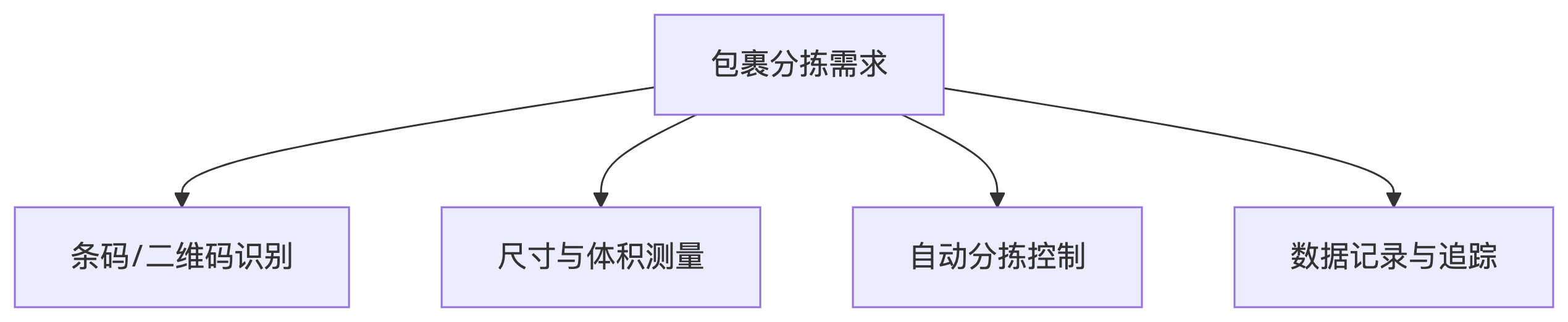

基于需求分析，我们可以将物流包裹分拣的视觉任务划分为以下功能模块：

```mermaid
graph TD
    A[包裹分拣需求] --> B[条码/二维码识别]
    A --> C[尺寸与体积测量]
    A --> D[自动分拣控制]
    A --> E[数据记录与追踪]
```
<center>

![](/media/202505/mermaid_20250520_41f9c3_1747721584.png)
</center>

1. **条码/二维码识别**

* 快速读取包裹表面运单上的一维条形码或二维码，获取运单号或目的地编码信息

<center>
     <图片: 常见的物流条码与二维码类型>

![](/media/202505/v2-42929ed96844e99c0b2dd96b579cb89a_r_1747298762.jpg)

</center>
   * 适应多种码制，例如常见的一维码(Code128)和二维码(QR Code)，并处理各种旋转角度和不同对比度的码
   * 对难以识别的情况（污损、反光），可辅以图像增强或基于深度学习的OCR来识别标签上的文字信息作为补充校验

![](/media/202505/p480011(1)_1747298933.png)

</center>
2. **尺寸与体积测量**

* 获取包裹的外形尺寸（长宽高）。可采用**立体视觉**（双目/多目相机）或**结构光**等技术计算体积，或者使用安装在传送带上的测量装置。

<center>
     <图片: 包裹3D尺寸与体积测量示意图 (结构光/双目)>

![](/media/202505/OIP-C_1747299021.webp)

</center>
   * 测量精度满足物流计费和分拣要求，例如±5 mm内。较大体积的包裹可能需要特殊工位测量，其结果也需要与分拣系统关联。
   * 实时计算每个包裹的体积或估算重量（如根据体积换算），供后续分拣线路选择或装车优化使用。

3. **自动分拣控制**

* 根据识别到的运单目的地信息，自动将包裹分配到对应的**分拣滑道/格口**。这涉及将视觉识别系统与输送机上的分拣执行机构联动。

<center>
     <图片: 包裹自动分拣到滑道示意图>

![](/media/202505/R-C(1)_1747299220.jpg)

</center>
   * 典型实现是：视觉系统识别出包裹目的地码后，通过中间件通知PLC在特定位置触发拨杆或滑板，将包裹拨入相应的格口。整个过程需精准同步，确保正确的包裹在正确的位置被分流。
   * 处理异常情况：对于未识别的包裹，系统将其送入异常处理区或者触发报警，以便人工介入，避免误分。

4. **数据记录与追踪**

* 将每个包裹的运单号、识别时间、分拣去向等信息记录到数据库中，形成完整的处理日志。
   * 这些数据可用于物流追踪，即货物在分拣中心的流转记录，若发生包裹丢失或错分可以追溯定位。
   * 同时系统可统计实时分拣数量、识别准确率等指标，管理人员可通过监控界面查看，以评估系统性能并及时处理异常情况。

![](/media/202505/R-C_1747299350.jpg)

</center>

上图是一个物流包裹上粘贴的**快递运单标签**示例。标签上包含用于分拣的条形码（右侧竖向条码）以及用红色标注的**三段码**信息。机器视觉系统需要对这些关键区域进行高速识别，从中提取出目的地分拣编码等数据。通过精心设计的图像采集装置（如环形排列多台相机捕捉包裹各面）和高效的识别算法，系统可以在包裹经过时瞬间读取标签信息，并据此自动判断包裹该进入哪条分拣线，从而实现高速**无人化分拣**。

##### （3）测试样品

在教学实验中，可以模拟一个小型包裹分拣线，准备若干不同情形的包裹样本来验证系统功能：

* 包裹A：贴有清晰完整的条形码运单标签（用于测试正常识别路径）

<center>
  <图片: 测试样品 - 清晰条码运单的包裹>

![](/media/202505/2712098637_1537780181_1747299407.jpg)

</center>
* 包裹B：贴有二维码形式的运单标签（用于测试二维码识别能力）

<center>
  <图片: 测试样品 - 二维码运单的包裹>

![](/media/202505/image_1747299466.png)

</center>

* 包裹C：标签有局部污损或褶皱，增加识别难度（测试鲁棒性和错误处理）
<center>
  <图片: 测试样品 - 标签部分污损/褶皱的包裹>

![](/media/202505/R-C(1)_1)_1747299900.png)

</center>

* 包裹D：超大尺寸包裹，其尺寸超出常规传送带宽度（测试尺寸测量模块及异常处理）

<center>
  <图片: 测试样品 - 超大尺寸包裹示例>

![](/media/202505/OIP-C_1747300076.webp)

</center>

* 包裹E：未贴标签的包裹空箱（模拟漏贴运单的情况，系统应报警或送入人工区）

<center>
  <图片: 测试样品 - 未贴标签的包裹空箱>

![](/media/202505/true_1747300155.jpg)

</center>

* 包裹F：标签信息与数据库记录的不一致（例如故意放置错误目的地码，测试系统的数据比对和告警功能）

![](/media/202505/R-C_1747300226.jpg)

</center>
通过这些样品的测试，学生可以观察系统在各种情况的表现，例如高速运动下相机是否捕捉到清晰图像、算法能否正确解码残缺的条形码、无标签包裹如何被检测出来等等。这有助于培养学生对物流视觉系统**异常情况处理**的思维。

#### 4.3.2 技能拼接

为了搭建物流包裹识别与分拣的视觉系统，我们需要整合第三章所学的**识别**（3.3节）和**测量**（3.2节）技术，并加入实时控制策略。下面从**系统架构、核心算法、实时性**三方面说明技能拼接方法：

* **系统架构设计**：物流分拣视觉系统通常采用流水线式架构。可在传送带上的固定位置设置多台相机组成**扫描通道**：例如顶部相机读取运单条码，侧面相机测量包裹高度或捕获侧面条码。当传感器检测到包裹进入扫描区域时，触发所有相机同时拍照。获取的多张图像由本地工控机并行处理，提取所需信息，然后在包裹到达分流点前将决策指令发送给执行机构。学生在构建该系统时，需要将**图像采集模块**、**信息识别模块**、**分拣决策模块**和**控制输出模块**进行集成，保证信息流和物流的同步。

![](/media/202505/2401-9d9f9648-e04e-41ad-8b8a-13152c2e2655_1747300385.jpg)

</center>
* **核心算法实现**：信息识别方面，可以直接利用3.3节学过的条码/二维码识别算法库（如ZBar、OpenCV自带条码检测等）来解析包裹标签中的条码信息。如果条码质量不佳，可引入深度学习模型进行检测和识别，提高鲁棒性。

![](/media/202505/3156df5d35f933e9b66629ed2e18bee_1747300664.jpg)

</center>

  尺寸测量方面，可借鉴3.2节的计算方法：通过在传送带上预先标定像素与实际尺寸的比例，利用顶部相机的俯视图像测出包裹的长宽，再结合侧视相机获取高度，计算包裹体积。
  <图片: 基于顶部和侧面相机图像计算包裹尺寸过程图>
  实时控制则需要简单可靠的逻辑，例如用查表方式将目的地编码映射到分拣口编号。各部分算法相对独立，最后由主程序将它们的结果汇总，实现对每个包裹的分拣决策。

* **实时处理与优化**：为了达到物流现场要求的高速处理能力，我们需要在软件上进行多线程优化和在硬件上充分利用并行计算资源。可以将**图像采集-处理-传输**分成流水线的三个阶段，如下伪代码所示，实现连续包裹的实时处理：

```python
# 物流分拣系统主循环伪代码
while conveyor.is_running():
    if sensor.detect_package():
        image_top = camera_top.capture()          # 顶部相机拍照
        image_side = camera_side.capture()        # 侧面相机拍照
        # 并行处理识别
        code = async_call(decode_label, image_top)   # 异步启动条码识别
        size = async_call(calculate_size, image_top, image_side)  # 异步启动尺寸计算
        destination = determine_destination(code.result())        # 根据识别结果确定目的地
        send_to_sorter(destination)              # 发送指令给分拣执行机构
        log_result(code.result(), size.result(), destination)  # 记录数据
```

![](/media/202505/637394136633630739660_1747300721.jpg)

</center>
上述伪代码中，当传感器检测到包裹时，顶部和侧面相机几乎同时获取图像，然后利用异步/多线程方式并行进行**标签解码**和**尺寸计算**。一旦获得运单号或目的地编码，就立刻通过查找映射得到该包裹的目的分拣口，并将指令发送给分拣装置。整个流程在下一件包裹到来之前完成，实现了流水线的无缝衔接。在真实实现中，我们需要特别注意同步：**确保对应包裹的数据与动作匹配**。常用的方法是在内部给每个包裹分配一个ID，跟随它的整个处理流程，直到排序动作完成。

**优化提示**：为了进一步提高系统性能和可靠性，可以考虑：

* 使用**更高帧率的相机或线阵相机**：线阵相机配合运动控制可以对高速移动的包裹进行逐行扫描成像，获得高分辨率的图像且避免运动模糊。这在超高速分拣中非常实用。

<center>
  <图片: 线阵相机扫描高速运动包裹成像原理图>

![](/media/202505/6c55efb21aee7cafd26291f67379c8d3_1747300786.png)

</center>

* **多角度冗余识别**：部署多台相机从不同侧面读取条码，任一角度成功即可，提高读取成功率；或者对于二维码，使用多个不同算法引擎并行识别，取其一成功结果，提高鲁棒性。

<center>
<图片: 多角度相机冗余识别包裹条码示例>

![](/media/202505/2025-05-16_115431_2336890.9697830129106981.png)

</center>

* **边缘计算与负载均衡**：将部分计算下放到相机自带的处理器或边缘计算节点上，以减轻中央服务器压力。同时采用负载均衡策略，在分拣高峰期动态调整每台机器的处理任务，防止单点过载。

![](/media/202505/2935637-20230408151936417-1198063248_1747301372.png)

</center>

* **模拟仿真调优**：在实际部署前，利用仿真软件生成各种包裹和标签的图像流，对算法进行离线测试和参数调优，确保系统上线后少走弯路。

通过以上模块整合与优化，学生可以搭建出一个缩小版的物流分拣视觉系统原型。在这个过程中，不仅巩固了对**图像识别与测量**技术的理解，也体会到了**实时系统设计**和**工业自动化接口**等工程实践技能。

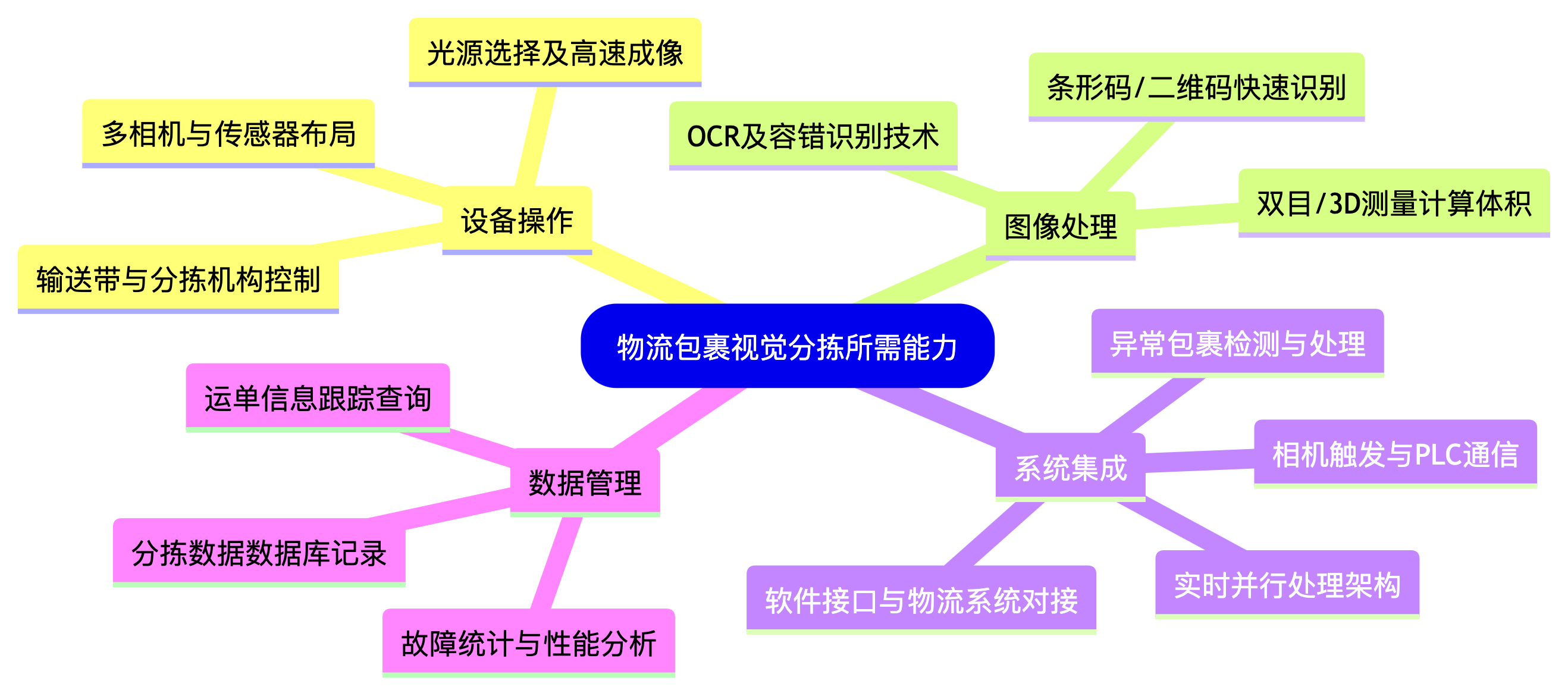

#### 4.3.3 能力映射

```mermaid
mindmap
  根节点(物流包裹视觉分拣所需能力)
    设备操作
      多相机与传感器布局
      光源选择及高速成像
      输送带与分拣机构控制
    图像处理
      条形码/二维码快速识别
      OCR及容错识别技术
      双目/3D测量计算体积
    系统集成
      实时并行处理架构
      相机触发与PLC通信
      软件接口与物流系统对接
      异常包裹检测与处理
    数据管理
      分拣数据数据库记录
      运单信息跟踪查询
      故障统计与性能分析
```
<center>

![](/media/202505/mermaid_20250520_6f7d2d_1747721663.png)
</center>

![](/media/202505/download_1747301508.webp)

</center>
综合物流分拣项目，我们需要以下能力模块的支撑：

* **设备操作**：需要能够搭建起包含多台相机、传感器、分拣机械的综合硬件平台。这要求学生懂得如何布置相机阵列来覆盖包裹的各个可能贴标面，如何选择高速快门和高亮度光源配合以获取清晰影像。还要了解基本的输送带原理和分拣执行机构（如电动拨叉、分拣机器人）的工作方式，并掌握视觉系统与这些机构通过PLC或其他总线进行通信控制的方法。
* **图像处理**：这一模块以识别技术为主。学生需要熟练应用条码和二维码识别算法，处理各种实际可能遇到的情况（旋转、模糊、污损）。同时，为提高可靠性，可能涉及OCR技术读取运单上的文字作为备份。此外，在尺寸测量方面，学生应掌握立体视觉原理或者通过多传感器融合来计算物体尺寸。与前面项目相比，这里的图像处理更强调速度优化和鲁棒性，因为需要在极短时间内完成识别。
* **系统集成**：这是物流分拣视觉系统的难点所在。学生需要设计流水线式的数据处理架构，让系统可以不间断地对接连而来的包裹进行处理。这包括多线程编程技巧、缓冲队列的使用以及保证不同模块之间的一致性（例如正确的包裹ID传递）。还需要掌握工业协议，将视觉识别结果通过通信接口发送给现场的分拣控制系统。对异常情况（如识别失败的包裹）要有处理分支，比如打标记或推送到人工处理线，以保证主线流畅。此外，系统集成还涉及软件与上层物流信息系统（如快递公司的数据库）的对接，将扫描结果与订单信息关联等。
* **数据管理**：在这个项目中，数据管理同样重要。每个包裹的处理信息（时间、识别出的目的地、分拣结果）都应记录下来，以便**追踪**物流过程。例如，当客户查询包裹时，系统能够通过数据库检索到该包裹在分拣中心的处理记录。如果发生错分，查询记录可以帮助定位问题环节，及时纠正。此外，对大规模分拣数据的统计分析可以用于优化线路和人力配置，例如分析高峰时段处理量、识别失败的主要原因等，为管理决策提供依据。
