3.1 产品部件外观缺陷检测

##### 学习目标：
- 理解工业产品表面缺陷检测的基本流程，包括图像采集、预处理和缺陷判别。
- 学会根据缺陷类型选择合适的相机、镜头和光源搭配，提高图像中缺陷的可见性。
- 掌握使用简单图像处理算法（如阈值分割、边缘检测）识别划痕缺陷的基本编程方法。

##### 任务成果：
- 能独立搭建用于表面划痕检测的基本视觉硬件系统，并调整设备获得清晰缺陷图像。
- 完成一段划痕检测的示例代码，实现对测试图像中划痕缺陷的识别和标记。
- 总结不同硬件配置对缺陷检测效果的影响，并针对给定场景选择最佳方案。

#### 3.1.1 场景破解
<center>

<video width="200"  controls>   <source src="https://entsz-1300636955.cos.ap-guangzhou.myqcloud.com/101file/%E4%BB%80%E4%B9%88%E6%98%AF%E7%BC%BA%E9%99%B7%E6%A3%80%E6%B5%8B.mp4"> </video>
 缺陷检测短视频讲解

</center>
在掌握基础理论后，让我们通过一个典型工业案例开启实践之旅——金属板划痕检测。在工业生产中，金属板表面的划痕检测是一个常见且关键的质量控制环节。通过视觉检测系统，我们可以快速、准确地识别出表面的各类缺陷，确保产品质量。

```mermaid
flowchart LR
    A[金属板来料] --> B[图像采集]
    B --> C{预处理}
    C -->|通过| D[缺陷检测]
    C -->|不通过| E[重新调整参数]
    D --> F{判定结果}
    F -->|合格| G[合格品分拣]
    F -->|不合格| H[不良品标记]
```
<center>

![](/media/202503/2025-03-13_183628_4704440.1374678838238148.png)
</center>
在该场景中，金属来料部分我们不需要过多关心，但在实际工厂环境，这是非常重要的一环。现在我们直接从图像采集部分开始分析。
图像采集的核心在于根据产品、物料特性，以及我们所需要识别的缺陷，精确的拍摄出符合需求的照片。这要求我们掌握物料所具备的各种特征，比如形状、材料的不同可能导致的结果。同时也要求我们掌握硬件设备的性能极限以及功能边界，比如不同的镜头所能拍摄出的照片、不同光源所能照射出物料不同的特征等。
预处理以及缺陷检测环节就主要是软件层面的工作。
预处理就好像检测系统的"美颜滤镜"，通过图像处理，让我们需要识别的缺陷部分更加明显，并尽量过滤噪声。就好比P图，我们希望只保留人脸的五官，并去除皮肤上的痘痘。其中五官可以类比为"需要识别的缺陷"，而痘痘便是"噪声"。    <center>

  ![](/media/202503/2025-03-13_183705_0100690.36090725992701966.png)
</center>
经过预处理后，我们有了一副"五官明确，没有痘痘"的照片。但这个照片可能会存在几个问题。比如少个鼻子或嘴巴，又或者脸部皮肤磨皮磨太过，导致人脸看起来有点假。这时候我们就需要把图片给朋友看看，分辨下图片中人脸的好坏。如果人脸清楚，痘痘也去除干净了，就通过进入下一步，发朋友圈（缺陷检测）。如果朋友觉得不好，我们就得把图片拿去重新调整P图参数。

![](/media/202503/2025-03-13_183739_4882700.21044408633560086.png)
</center>
经过漫长的重新P图操作，终于到了展示成果的一环（实际工程中的预处理速度非常快）。也就是发在朋友圈内让大家看看，如果点赞的人够多，说明这个图很好看。它就有资格保留下来，也就是成为了合格品。但假如过了很久仍然无人问津，说明图片是可能存在问题的。所以我们需要把照片下架，也就不良品下架。
<center>

![](/media/202503/2025-03-13_183930_0421950.5316302131139405.png)
</center>

```mermaid
flowchart LR
    A[自拍原图] --> B[导入修图软件]
    B --> C{美颜处理}
    C -->|通过| D[发布朋友圈]
    C -->|不通过| E[重新调整滤镜]
    D --> F{点赞反馈}
    F -->|好评如潮| G[保留美照]
    F -->|无人问津| H[删除重拍]
```
通过以上类比，我们更容易理解划痕检测的完整流程：采集清晰图像 → 图像预处理 → 缺陷检测 → 结果判定。接下来，我们将亲自动手搭建检测系统的硬件，并编写相应的软件代码来实现对金属板划痕的自动检测。

#### 3.1.2 系统搭建
<center>

![](/media/202503/2025-03-13_184013_2438090.7495379217969507.png)
</center>

##### （1）硬件配置
进行划痕检测，首先需要搭建适当的图像采集硬件。传统上，工业相机加镜头、光源的组合较为繁琐，需要针对不同场景反复调试。而如今已有高度集成的视觉检测套件，使用起来更为简便。本实训提供了一套集成化设备，包含相机、镜头、光源和支架，类似我们用手机替代单反相机拍照：虽然专业度稍逊，但胜在操作简单、易于上手。

任务：根据3.1节场景要求，选择合适的硬件组合方案。下面提供多种相机、镜头和光源配置，请同学们自行搭配、调试，并通过观察拍摄效果选择最佳方案。最后，每位同学需要阐述自己选择该方案的理由。

可选硬件组件（根据课程实际设备可做调整）：
1.	相机分辨率：200万像素、400万像素、800万像素。
<图片: 不同分辨率工业相机示例>
2.	镜头焦距：12 mm、24 mm、35 mm、50 mm、80 mm 定焦镜头。
<图片: 不同焦距工业镜头示例>
3.	光源类型：LED点光源、LED条形光、环形均匀光源等。
<图片: 不同类型工业光源示例>

> **引导性思考**：划痕通常较细小，您认为应该优先选择高像素还是低像素相机？不同焦距的镜头对视野范围和细节清晰度有何影响？尝试考虑这些问题并选择硬件组合。
>
> 完成第一次硬件组合选择后，我们将更换检测场景，再次进行选择练习。
> 例如：将被测物体材质由金属换成玻璃，或者拉远相机与物体之间的距离。同学们需针对新情况重新搭配相机、镜头和光源，并解释调整的原因。通过多场景对比，加深对硬件选型原则的理解。

假定本次金属板划痕检测，指导教师推荐的参考方案（供学生对比自己的配置）如下：
1.	工业相机：200万像素工业相机（满足检测精度且处理速度快）。
2.	镜头：12 mm定焦镜头（视野覆盖整个金属板，保证一定清晰度）。
3.	光源：45度斜射的LED条形光源，两侧对称布置（在金属表面形成侧向照明，以凸显划痕纹理）。
4.	检测平台：铝合金型材工作台（稳定固定被测金属板的位置）。

![](/media/202503/2025-03-13_184839_1471810.8144510820841208.png)
</center>
完成硬件搭建后，我们需要将实际物体的影像成功转化为数字图像输入计算机，才能开展后续的软件检测。下面进入设备调试，以确保相机和光源协同工作达到最佳成像效果。

##### （2）设备调试步骤
1. 相机安装

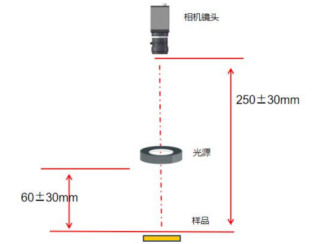

   - 将相机固定在支架上，保持与检测平面垂直
     <图片: 相机支架安装示意图>
   - 调整高度至400mm（可根据实际视野需求微调）
     <图片: 高度调节刻度特写>
   - 连接电源线和数据线（USB3.0接口）
     <图片: 接口连接示意图>
   - 设备调试前安全检查清单：
     ✅ 支架固定螺丝是否拧紧
     ✅ 数据线是否防缠绕
     ✅ 急停按钮功能测试
     <图片: 安全检查清单示意图>

<center>

![](/media/202505/2025-05-16_110845_6855820.09793198347402188.png)

</center>

2. 光源布置
   - 在相机两侧各安装一组LED条形光源
     <图片: 光源安装位置示意图>
   - 光源与水平面呈45度角
     <图片: 角度测量仪使用示例>
   - 光照均匀性测试：
     ```python
     # 均匀性测试代码片段
     def check_illumination(image):
         gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
         std_dev = np.std(gray)
         return std_dev < 15  # 标准差小于15为合格
     ```
     <图片: 光照均匀性测试效果对比图>
3. 连接相机并参数设置
   - 相机连接步骤：
     1. 通过USB3.0接口连接相机到电脑
     2. 打开相机配套软件(如MVS)
     3. 在设备列表中选择并打开相机
     4. 检查连接状态指示灯

<center>

![](/media/202503/2025-03-13_191112_9173180.07696039455283843.png)
</center>

- 相机参数配置：
     1. 曝光时间调节（推荐范围15-25ms）
        - 过暗时适当增加曝光时间
        - 过亮时适当减少曝光时间
        <图片: 曝光时间设置界面截图>

![](/media/202503/2025-03-13_191438_6165940.12866000936836686.png)

</center>

2. 增益设置（推荐0-10db）
        - 增益越大,噪点越多
        - 建议优先调节曝光,增益作为备选
        <图片: 增益调节界面>

- 光源亮度调节（PWM调光示意图）
     - 通过控制器调节占空比
     - 建议从50%开始逐步调整
     <图片: 光源控制器操作面板>

- 对焦辅助工具使用：
     ```python
     # 对焦辅助函数
     def focus_assist(image):
         edges = cv2.Laplacian(image, cv2.CV_64F).var()
         return edges > 100  # 边缘清晰度阈值
     ```
     <图片: 对焦测试标靶图>

4. 拍摄图像
   - 图像采集参数设置：

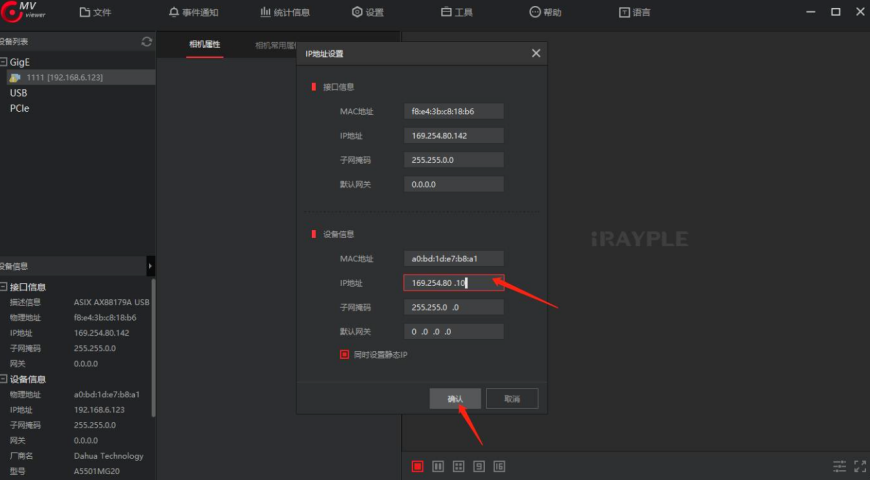

     1. 设置相机IP

<center>

![](/media/202503/2025-03-13_190032_2913850.7017426657615191.png)

</center>

- 采集步骤：
     1. 点击"开始采集"按钮
     2. 调整工件位置至视野中心
     3. 点击"软触发"按钮进行拍摄
     4. 检查图像质量:
        - 亮度适中
        - 对比度清晰
        - 无运动模糊
        - 工件完整在视野内
     5. 将合格图像保存至指定文件夹

<center>

![](/media/202505/2025-05-16_111020_3952690.33872314553642324.png)

  </center>

5. 安全操作规范
   - 紧急停止按钮位置示意图
     <图片: 设备急停按钮位置特写>
   - 防护装置检查清单：
     ✅ 光幕传感器功能正常
     ✅ 安全门互锁装置有效
     ✅ 接地电阻 < 4Ω
     <图片: 防护装置示意图>

##### （3）进行照片采集
<图片：满足课题要求的图片>
通过使用配套软件，成功捕捉符合要求的图片，并存储在电脑中
    - 获得关键道具<照片URL>

##### （4）建立Python基本环境（需要根据具体课程需求调整，IDE推荐VSCode，待填入图片数据）
1. 安装Python
   - 访问Python官网(https://www.python.org)下载最新版本
   - 运行安装程序，注意勾选"Add Python to PATH"
   <图片: Python安装程序截图-勾选Add to PATH>
   - 打开命令提示符，输入"python --version"验证安装
   <图片: 命令行验证Python安装成功截图>

2. 安装必要的库
   打开命令提示符，依次输入以下命令：
   ```
   pip install opencv-python  # 图像处理库
   pip install numpy         # 数值计算库
   pip install matplotlib    # 绘图库
   ```
   <图片: pip安装库成功截图>

3. 创建工作目录
   - 新建文件夹"metal_inspection"
   - 在该文件夹下创建以下文件结构：
     ```
     metal_inspection/
     ├── images/           # 存放测试图片
     ├── results/          # 存放检测结果
     └── main.py          # 主程序文件
     ```
     <图片: 项目文件夹结构截图>

4. 验证环境
   在main.py中输入以下代码测试环境：
   ```python
   import cv2
   import numpy as np
   import matplotlib.pyplot as plt

   print("OpenCV version:", cv2.__version__)
   print("NumPy version:", np.__version__)
   print("环境配置成功!")
   ```
   <图片: VSCode中运行测试代码成功截图>

##### （5）编写照片识别算法
每个函数都可以在网页上搭配一组test数据，并让学生点击查看函数运行效果；根据test出来的图像告知特点
```python
def load_and_preprocess(image_path):
    """
    读取图像并进行预处理，包括灰度转换、高斯滤波和自适应阈值分割

Args:
        image_path (str): 输入图像的文件路径

Returns:
        tuple: 包含三个元素:
            - img (ndarray): 原始BGR彩色图像
            - gray (ndarray): 灰度图像
            - thresh (ndarray): 二值化后的阈值图像

Raises:
        Exception: 当无法读取图像时抛出异常
    """
    # 读取图像
    img = cv2.imread(image_path)
    if img is None:
        raise Exception("无法读取图像")

    # 转换为灰度图
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

    # 高斯滤波去噪
    blurred = cv2.GaussianBlur(gray, (5, 5), 0)

    # 自适应阈值分割 ← 排除噪点引起的误检
    thresh = cv2.adaptiveThreshold(
        blurred, 255,
        cv2.ADAPTIVE_THRESH_GAUSSIAN_C,
        cv2.THRESH_BINARY_INV, 11, 2
    )

    return img, gray, thresh

def detect_defects(thresh):
    """
    检测图像中的缺陷，通过轮廓检测识别可能的缺陷区域

Args:
        thresh (ndarray): 二值化后的阈值图像

Returns:
        list: 包含检测到的缺陷信息的字典列表，每个字典包含:
            - position (tuple): 缺陷位置的(x, y)坐标
            - size (tuple): 缺陷区域的(宽, 高)
            - area (float): 缺陷区域的面积
    """
    # 寻找轮廓
    contours, _ = cv2.findContours(
        thresh,
        cv2.RETR_EXTERNAL,
        cv2.CHAIN_APPROX_SIMPLE
    )

    defects = []
    for contour in contours:
        # 计算轮廓面积
        area = cv2.contourArea(contour)

        # 过滤小面积噪声
        if area > 50:  # 可调整阈值
            # 获取缺陷位置和尺寸
            x, y, w, h = cv2.boundingRect(contour)
            defects.append({
                'position': (x, y),
                'size': (w, h),
                'area': area
            })

    return defects

def mark_defects(image, defects):
    """
    在原始图像上标注检测到的缺陷

Args:
        image (ndarray): 原始BGR彩色图像
        defects (list): 缺陷信息列表，每个元素为包含position、size和area的字典

ndarray: 标注了缺陷的图像副本，包含红色矩形框和面积标注
    """
    marked_img = image.copy()

    for defect in defects:
        x, y = defect['position']
        w, h = defect['size']

        # 绘制矩形框
        cv2.rectangle(
            marked_img,
            (x, y),
            (x + w, y + h),
            (0, 0, 255),  # 红色
            2
        )

        # 添加面积标注
        cv2.putText(
            marked_img,
            f'Area: {defect["area"]:.0f}',
            (x, y - 10),
            cv2.FONT_HERSHEY_SIMPLEX,
            0.5,
            (0, 0, 255),
            1
        )

    return marked_img

def main():
    """
    主程序入口，协调整个缺陷检测流程

流程包括:
    1. 读取和预处理图像
    2. 检测缺陷
    3. 标注结果
    4. 保存结果图像
    5. 打印检测统计信息

输入:
        从images/test.jpg读取测试图像

输出:
        - 在results/result.jpg保存标注后的结果图像
        - 在控制台打印检测到的缺陷统计信息

    Raises:
        Exception: 当处理过程中出现错误时抛出异常
    """
    # 设置输入输出路径
    image_path = "images/test.jpg"
    result_path = "results/result.jpg"

    try:
        # 读取和预处理
        original, gray, thresh = load_and_preprocess(image_path)

        # 检测缺陷
        defects = detect_defects(thresh)

        # 标注结果
        result = mark_defects(original, defects)

        # 保存结果
        cv2.imwrite(result_path, result)

        # 打印检测结果
        print(f"检测到 {len(defects)} 个缺陷")
        for i, defect in enumerate(defects, 1):
            print(f"缺陷 {i}:")
            print(f"- 位置: {defect['position']}")
            print(f"- 尺寸: {defect['size']}")
            print(f"- 面积: {defect['area']:.0f}")

    except Exception as e:
        print(f"错误: {str(e)}")

if __name__ == "__main__":
    main()
```

###### 练习：
1. 假如images文件下有很多张图片，比如 image_1.jpg ~ image_100.jpg, 该如何对这些图片进行批量运算？
2. 假如在`load_and_preprocess`中，把灰值化的代码去掉，最终结果会发生什么，为什么会这样？
3. 如果需要同时检测不同类型的缺陷(如划痕、凹坑、污渍等)，`detect_defects`函数需要如何修改？
4. 尝试调整area阈值参数(50→30)，观察检测结果变化，思考如何平衡误检与漏检？

###### 解答：
1. 批量处理多张图片：
    使用os.listdir()或glob.glob("images/*.jpg")获取所有图片路径
    用循环遍历每个图片路径，复用现有的处理函数
    可以将结果保存到字典或列表中统一输出统计信息
2. 去掉灰值化的影响：
    如果去掉灰值化，后续的二值化处理将直接作用于彩色图像
    这会导致阈值分割效果变差，因为RGB三个通道的像素值会互相干扰
    最终会降低缺陷检测的准确率，产生更多误检
3. 检测不同类型缺陷：
    需要修改detect_defects函数，为每种缺陷类型设计专门的检测算法
    可以使用字典存储不同类型的检测结果
    每种缺陷使用不同的图像处理参数和判定标准
    最后返回包含多种缺陷信息的综合结果
4. ...
#### 3.1.3 技能图谱
```mermaid
mindmap
  root((工业视觉检测技能))
    (设备操作技能)
      [相机安装与调试]
      [光源布置与调节]
      [参数优化配置]
    (图像采集技能)
      [取像参数设置]
      [图像质量评估]
      [实时监控调整]
    (Python编写技能)
      (环境配置)
        [Python安装与配置]
        [OpenCV等库的安装]
        [开发环境搭建]
      (图像处理算法)
        [图像预处理]
        [缺陷检测算法编写]
        [结果标注与输出]
      (代码组织能力)
        [函数模块化设计]
        [异常处理机制]
        [代码注释规范]
```
<center>

![](/media/202503/2025-03-13_184613_1482530.11786731467286538.png)
</center>

#### 3.1.4 典型应用
- 金属板表面划痕检测
  - 通过高对比度光源照明,突出金属表面的划痕和凹痕
  - 使用边缘检测和形态学处理识别线性缺陷
  - 根据缺陷长度、宽度等特征进行分类判定
  - 常见应用:汽车车身板材、金属零件表面检测

- PCB板焊点检查
  - 采用环形光源,避免焊点反光干扰
  - 结合灰度分析和轮廓特征检测焊点质量
  - 判断焊点的大小、形状、位置是否合格
  - 主要应用于电子产品制造中的PCB板质检

- 手机后盖外观检验
  - 多角度布光,解决玻璃/金属表面反光问题
  - 综合运用缺陷检测和尺寸测量算法
  - 检测划痕、污渍、气泡等多种缺陷
  - 广泛应用于手机、平板等3C产品的外观检测
